3D-Modell mit ver­kipp­ten Stüt­zen

Für die Pla­nung eines Deck­ble­ches in einem Turm wur­de ein 3D-Modell der ver­kipp­ten Stüt­zen benö­tigt. Es erfolg­te ein kom­plet­tes Auf­maß der Eta­ge. Ein vor­han­de­nes umlau­fen­des Gerüst mit ange­brach­ter Pla­ne erschwer­te die Mes­sun­gen erheb­lich.

Die 114 Stüt­zen wur­den ver­for­mungs­ge­treu model­liert und auf der Höhe des zukünf­ti­gen Ble­ches geschnit­ten. Der Kun­de erhielt als Ergeb­nis CAD-Unter­la­gen in 2D als Hori­zon­tal­schnitt und in 3D als Modell.

(Text: JA)

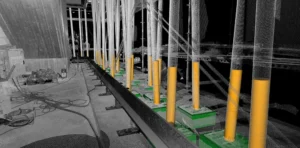

LSB: Modell Roh­bau Turm

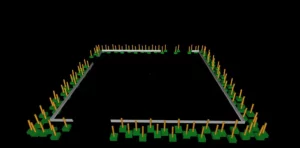

LSB: Modell Roh­bau Turm

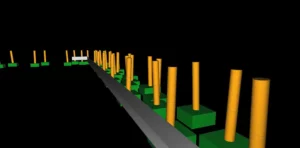

LSB: Modell Roh­bau Turm

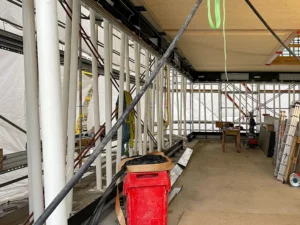

LSB: Modell Roh­bau Turm
