Objekt­scan Was­ser­schie­ber DN500

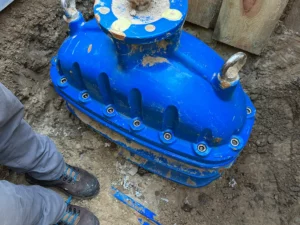

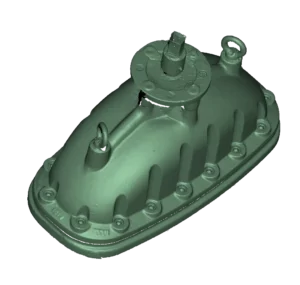

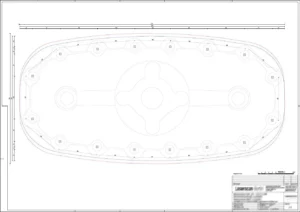

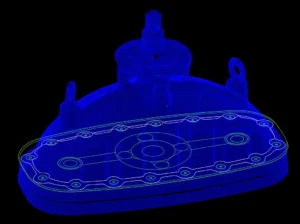

Für einen tem­po­rä­ren Umbau des Schie­bers einer DN500-Was­ser­lei­tung muss­te der Loch­kranz mit einer Genau­ig­keit von min­des­tens 1/10 mm ver­mes­sen wer­den. Mit­tels Pro­jek­ti­ons­scan­ner erfolg­te die drei­di­men­sio­na­le umsei­ti­ge Erfas­sung des Objek­tes vor Ort. Über das Rever­se-Engi­nee­ring-Ver­fah­ren kon­stru­ier­ten wir ein 3D-Modell sowie einen CAD-Schnitt mit umfäng­li­cher Bema­ßung der Loch­ab­stän­de.

(Text: MA)

Objekt­scan Was­ser­schie­ber DN500

Objekt­scan Was­ser­schie­ber DN500

Objekt­scan Was­ser­schie­ber DN500

Objekt­scan Was­ser­schie­ber DN500
